RLMD標準雙節小型金屬膜片聯軸器
RLMD標準雙節小型金屬膜片聯軸器適用于各種工業流程泵以及工作轉速不超過5000rpm的較小扭矩工作場合。

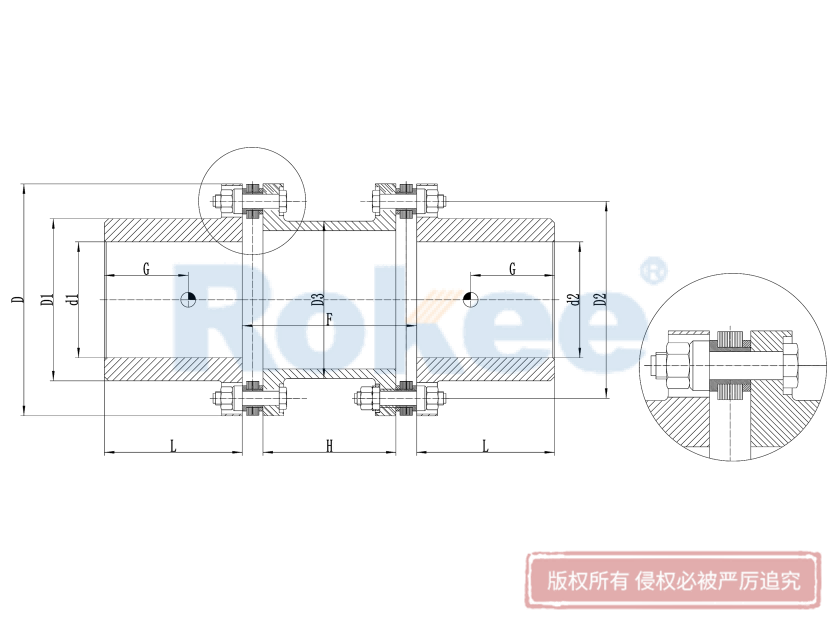

| 規格 | D | D1 | D3 | d1 | d2 | L | F | 許用轉速(max) | 公稱轉矩 | 瞬時轉矩(max) | 峰值轉矩 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | n max（r/min） | T(N.m) | Tmax(N.m) | Tmax(N.m) | ||
| RLMD80-4 | 80 | 42 | 42 | 19~28 | 19~28 | 25~50 | 100-140 | 4000 | 40.5 | 310 | 140 | |
| RLMD92-4 | 92 | 54 | 73 | 19~38 | 19~38 | 25~50 | 100-140-180 | 67 | 420 | 200 | ||
| RLMD102-4 | 102 | 61 | 60 | 19~42 | 19~42 | 28~70 | 100-140-180 | 150 | 750 | 400 | ||
| RLMD120-4 | 120 | 78 | 78 | 24~55 | 24~55 | 35~80 | 100-140-180-200 | 205 | 1495 | 630 | ||
| RLMD130-4 | 130 | 88 | 86 | 24~60 | 24~60 | 35~80 | 100-140-180-200 | 410 | 1780 | 1000 | ||
| RLMD145-4 | 145 | 98 | 97 | 42~70 | 42~70 | 35~80 | 140--180-200-250 | 950 | 3150 | 2000 | ||
| RLMD178-4 | 178 | 114 | 113 | 42~75 | 42~75 | 70~90 | 180--200-250 | 1450 | 5500 | 3550 | ||
| RLMD195-4 | 195 | 126 | 147 | 42~90 | 42~90 | 80~100 | 180-200-250-280-300 | 2100 | 10050 | 6300 | ||
| 規格 | 質點G | 角向偏差 | 軸向偏差 | 中間接套H | 中間套質量(米） | 中間套轉動慣量 | 中間套扭轉剛度 | 質量 | 扭轉剛度 | 轉動慣量 | 角向剛度 | 軸向力 |
| (mm) | (±△o) | (±△mm) | min(mm) | kg/m | Jh（Kg.m2) | Ct10E6(N.m/rad) | (Kg) | Ct10E6(N.m/rad) | J（Kg.m2) | N.m/deg | N | |
| RLMD80-4 | 38.1 | 1° | 2 | 100 | 4.05 | 0.0014 | 0.014 | 2.97 | 0.021 | 0.00152 | 15.4 | 185 |
| RLMD92-4 | 49.7 | 2.5 | 140 | 4.72 | 0.0022 | 0.022 | 3.35 | 0.024 | 0.00283 | 19.4 | 215 | |
| RLMD102-4 | 66.4 | 2.8 | 180 | 5.72 | 0.0038 | 0.039 | 6.4 | 0.034 | 0.052 | 22.9 | 315 | |
| RLMD120-4 | 66.8 | 3.4 | 200 | 8.61 | 0.0087 | 0.089 | 9.7 | 0.035 | 0.122 | 15 | 290 | |
| RLMD130-4 | 80 | 3.9 | 200 | 9.97 | 0.0135 | 0.138 | 12.2 | 0.055 | 0.0197 | 20.5 | 515 | |
| RLMD145-4 | 84.2 | 4.0 | 250 | 11.2 | 0.0191 | 0.195 | 17.5 | 0.086 | 0.0363 | 25.2 | 700 | |
| RLMD178-4 | 84.6 | 5.9 | 250 | 13.8 | 0.0.56 | 0.362 | 28.5 | 0.209 | 0.0815 | 37.9 | 1630 | |
| RLMD195-4 | 106.1 | 6.4 | 300 | 13.8 | 0.0356 | 0.362 | 32.7 | 0.29 | 0.1439 | 44.8 | 2150 | |
RLM的改進型，可以適應較長距離使用。
具有角向，軸向和徑向綜合補償能力。
設計簡潔，除中間套外可模塊化制作，具有良好的經濟性。
孔徑和軸套長度，適用于大部分流程泵。
采用DIN標準緊固件。
