RODA 基本型鼓形齒式聯軸器

RODA系列聯軸器是ROD系列聯軸器的基本型式，適用于大部分傳動距離和運動位置補償不需要特別增大的場合。

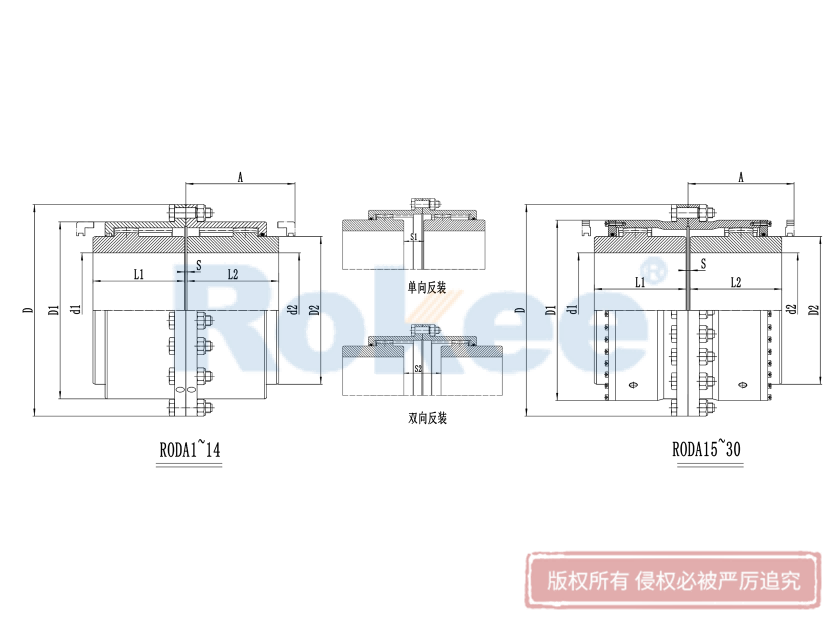

A為更換密封或者維修時內齒套需要移動的基本距離。
S,S₁和S₂因外齒軸套正反裝型式不同而不同，用以盡量滿足安裝軸端距離變化的需要。
S 為基本裝配形式軸頭間隙；S₁為一個軸套反裝時軸頭間隙； S₂ 為兩個軸套均反裝時的間隙。特殊軸頭距離也可另行設計。
L₁和L₂的數值為推薦標準尺寸，意味著更快捷的供貨。當實際需要不同時，設計選型或訂貨時須予以特殊確定。

規格	額定扭矩	扭矩(max)	轉速(max)	基本尺寸									重量	轉動慣量（4）	扭轉剛度（4）	潤滑脂用量
規格	Nm	Nm	1/min	D	D1	D2	d1-d2 (2)	L1-L2	S	S1	S2	A	Kg	J(Kgm2)	MNm/rad	Kg
RODA01	1900	3800	8800	110	82	68	14-50	43	3	5	7	56	4	0.005	2.51	0.03
RODA02	3000	5940	7200	140	104	85	17-62	50	3	8	13	62	8	0.016	5.79	0.06
RODA03	6200	12200	6200	170	127	106	20-80	62	3	14	25	75	14	0.040	8.76	0.09
RODA04	9300	18400	5300	210	155	132	26-98	76	5	12	19	90	26	0.11	16.46	0.12
RODA05	15400	31000	5000	235	182	150	30-112	90	5	24	43	105	39	0.20	21.86	0.3
RODA06	25300	49600	4800	270	210	175	35-133	105	6	27	48	120	58	0.45	34.87	0.4
RODA07	38600	76400	4100	310	248	206	70-158	120	6	32	58	135	91	0.88	60.06	0.6
RODA08	48800	96500	3800	338	275	235	85-174	135	8	37	66	158	115	1.33	69.56	0.8
RODA09	75300	147800	3400	378	306	252	95-192	150	8	50	92	180	165	2.48	113	1.4
RODA10	93000	181400	3200	400	330	274	105-210	175	8	52	96	200	211	3.59	119	2.5
RODA11	166100	327200	2900	445	365	305	120-232	190	8	58	108	214	260	5.00	140	3.0
RODA12	226000	447000	2500	508	425	355	130-276	220	10	72	134	245	411	10.39	216	4.5
RODA13	242000	480000	2300	540	465	368	140-282	250	16	96	176	295	527	14.94	118	3.0
RODA14	275000	543000	2100	580	500	405	160-312	270	16	106	196	315	676	22.93	274	3.6
RODA15	352000	696000	1900	648	546	450	170-345	290	16	126	236	335	884	36.84	387	4.8
RODA16	440000	880000	1800	685	582	486	190-372	325	20	150	280	365	1105	53.16	434	5.0
RODA17	561000	1122000	1700	760	642	520	220-390	245	20	149	278	395	1379	79.63	637	9.0
RODA18	726000	1452000	1500	800	684	555	245-425	265	20	166	312	415	1667	110	817	9.8
RODA19	858000	1716000	1400	840	720	590	275-465	400	20	180	340	445	2043	153	966	11.5
RODA20	1100000	2200000	1300	920	760	640	300-505	410	25	176	327	485	2452	217	1.180	11.5
RODA21	1320000	2640000	1100	990	844	704	325-555	430	25	185	345	515	3035	313	1.533	14.5
RODA22	1760000	3520000	950	1040	895	744	350-595	470	25	215	405	545	3720	434	1.827	23.0
RODA23	1980000	3960000	900	1142	970	810	375-625	500	30	228	425	595	4648	633	2.117	23.0
RODA24	2090000	4180000	850	1185	1015	835	400-660	520	30	226	422	620	5152	765	2.383	30.0
RODA25	2310000	4620000	800	1230	1060	870	425-690	540	30	238	446	640	5954	990	2.991	36.0
RODA26	2860000	5720000	750	1280	1130	928	450-735	570	30	260	490	670	6956	1.277	3.361	38.0
RODA27	4180000	8360000	700	1390	1240	1020	475-800	600	30	250	470	715	9036	1.980	4.557	46.0
RODA28	5962000	11924000	660	1550	1375	1130	500-900	670	35	275	515	790	13330	3.663	7.743	57.0
RODA29	7975000	15950000	600	1700	1560	1280	525-1000	740	35	275	515	880	17975	5.766	9.391	75.0
RODA30	9515000	19030000	560	1860	1685	1430	550-1100	800	35	300	565	970	23150	8.683	10.967	115.0
