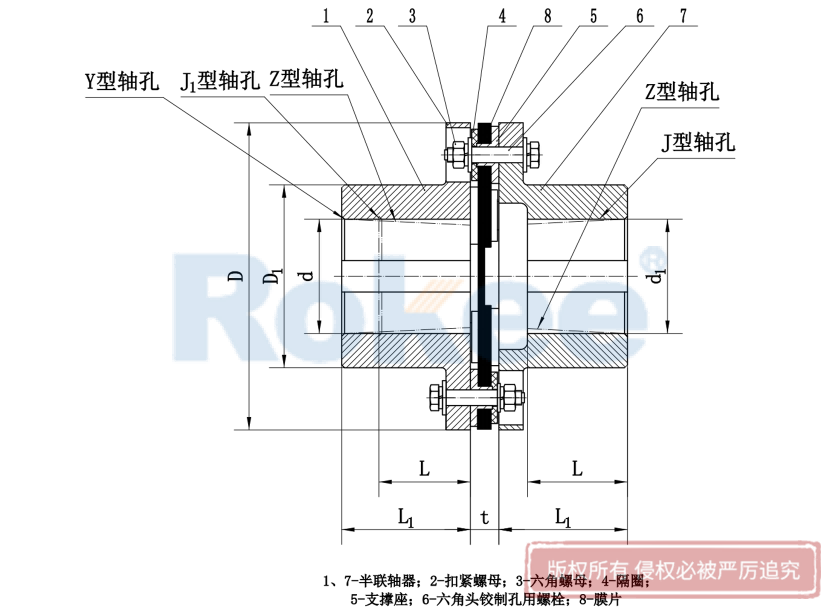

JMI Diaphragm Coupling

Basic Type, Counterbore

JMI metal diaphragm coupling adopts the single-piece design, suitable for short distance transmission. Besides, the semi-coupling sleeve at one end has a counterbore, facilitating the fixing of the shaft end.

model	nominal torque N．m	instantaneous torque N．m	speed r/min	Shaft hole diameter d₁、d₂	Shaft hole length mm			D	T	weight	Rotational inertia kg．m²
					J₁	Y	L(recommend)
					L	L	L(recommend)
JM1	40	63	10700	14	27	32	35	80	8±0.2	0.9	0.0005
				16、18、19	30	42
				20、22、24	38	52
				25、28	44	62
JM2	63	100	9300	20、22、24	38	52	40	92	8±0.2	1.4	0.0011
				25、28	44	62
				30、32、35、38	60	82
JM3	100	200	8400	25、28	44	62	45	102	8±0.2	2.1	0.002
				30、32、35、38	60	82
				40、42、45	84	112
JM4	250	400	6700	30、32、35、38	60	82	55	128	11±0.3	4.2	0.006
JM4	250	400	6700	40、42、45、48、50、55	84	112	55	128	11±0.3	4.2	0.006
JM5	500	800	5900	35、38	60	82	65	145	11±0.3	6.4	0.012
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
JM6	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	14±0.3	9.6	0.024
JM6	800	1250	5100	60、63、65、70、71、75	107	142	75	168	14±0.3	9.6	0.024
JM7	1000	2000	4750	45、48、50、55、56	84	112	80	180	15±0.4	12.5	0.0365
				60、63、65、70、71、75	107	142
				80	132	172
JM8	1600	3150	4300	50、55、56	84	112	80	200	15±0.4	15.5	0.057
				60、63、65、70、71、75	107	142
				80、85	132	172
JM9	2500	4000	4200	55、56	84	112	80	205	20±0.4	16.5	0.065
				60、63、65、70、71、75	107	142
				80、85	132	172
JM10	3150	5000	4000	55、56	84	112	90	215	20±0.4	19.5	0.083
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JM11	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	23±0.5	25	0.131
JM11	4000	6300	3650	80、85、90、95	132	172	100	235	23±0.5	25	0.131
JM12	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	23±0.5	30	0.174
				80、85、90、95	132	172
				100	167	212
JM13	6300	10000	3200	63、65、70、71、75	107	142	110	210	23±0.5	36	0.239
				80、85、90、95	132	172
				100、110	167	212
JM14	8000	12500	2850	65、70、71、75	107	142	115	300	27±0.6	45	0.38
				80、85、90、95	132	172
				100、110	167	212
JM15	10000	16000	2700	70、71、75	107	142	125	320	27±0.6	55	0.5
				80、85、90、95	132	172
				100、110、120、125	167	212
