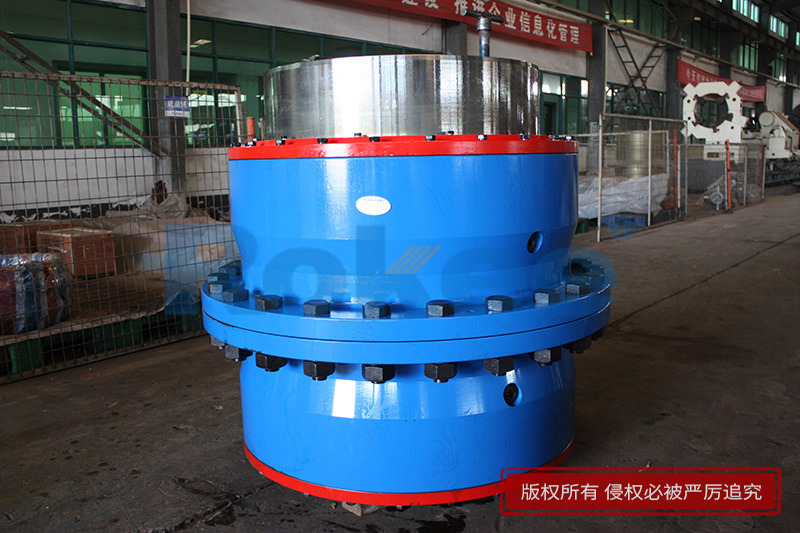

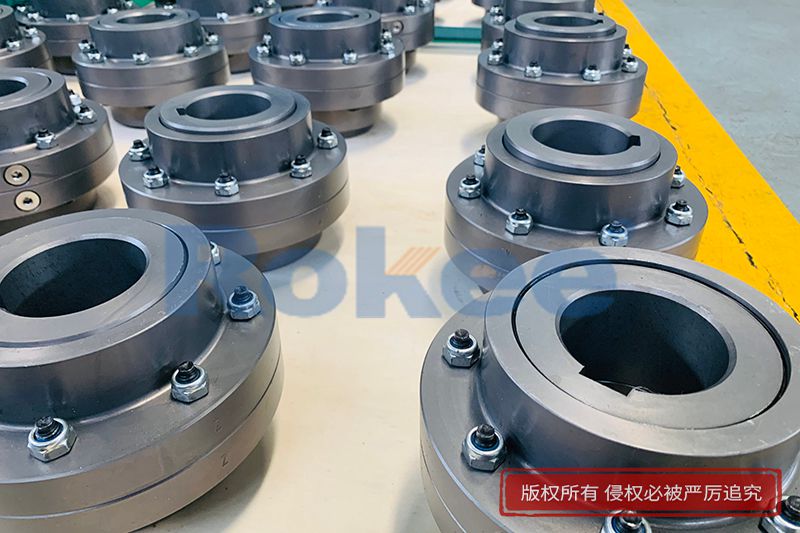

鼓形齒式聯軸器常用的對中方法
文章摘要：直尺、塞尺目測法對于中小型設備，采用直尺和目測來確定兩個齒式聯軸器的徑向偏差，用塞尺測量兩個聯軸器端面間隙，確定兩軸的角度偏差，這是現場常見的鼓形齒式聯軸器對中方法，該方法量具簡單，操作方便，但測量誤差較大，軸對中效果較差，因此該對中方法只適用于彈性聯…
上一篇文章我們講解了《鼓形齒式聯軸器零件投入加工的技術要求》，這篇Rokee將接著講解《鼓形齒式聯軸器常用的對中方法》的相關知識：
直尺、塞尺目測法
對于中小型設備，采用直尺和目測來確定兩個齒式聯軸器的徑向偏差，用塞尺測量兩個聯軸器端面間隙，確定兩軸的角度偏差，這是現場常見的鼓形齒式聯軸器對中方法，該方法量具簡單，操作方便，但測量誤差較大，軸對中效果較差，因此該對中方法只適用于彈性聯接的中小型設備和低轉速設備。
雙架雙表法
雙架雙表法又稱逆向百分表法，是采用兩個獨立的表架，每個表架上安裝一塊百分表。
其中泵軸端表架上的百分表測量齒式聯軸器的徑向位移量，電機軸端表架上的百分表測量聯軸器的角度偏差。該方法能夠克服單架雙表法的不足，避免由于兩軸存在軸向位移時造成的測量誤差，準確度比單架雙表法高，但由于其表架比較復雜，兩個百分表的位置相對獨立，操作、讀數和計算比較繁瑣，計算方法就不詳細介紹了。
Rokee 榮基工業科技(江蘇)有限公司（官網：www.boyucheng.net）立足中國已經逾22年，多年以來我們一直努力實踐著我們創新和服務的企業運營理念服務于中國和全球許多合作伙伴，對質量和技術進步的追求使我們的發展也異常迅猛，成為知名的聯軸器產品和數控鍵槽加工中心技術服務的優質供應商。下一篇文章我們將為大家講解《SWC型十字軸式萬向聯軸器日常檢修的工序及注意事項》的相關知識。
本文由Rokee 榮基工業科技(江蘇)有限公司于2021-10-22 15:31:21整理發布。
