WJA起重卷筒聯軸器

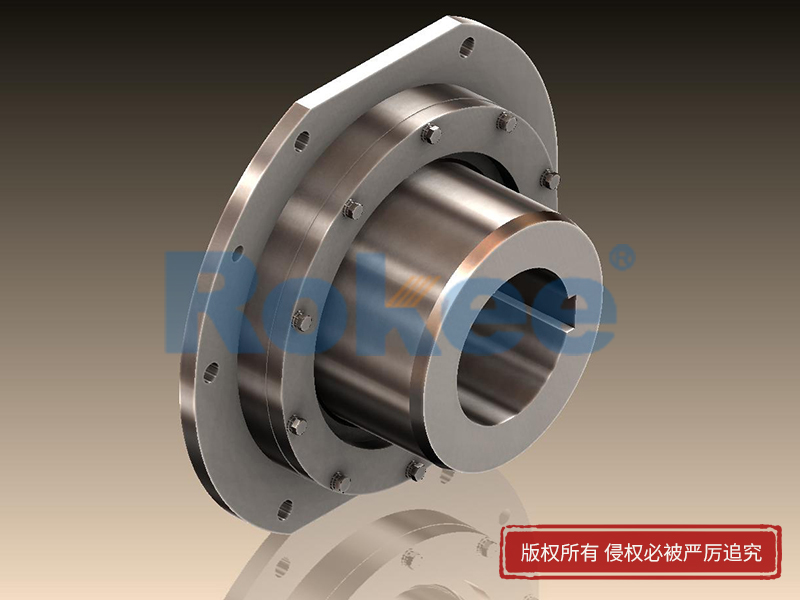

WJA卷筒聯軸器是一種球面滾子聯軸器，有帶聯接法蘭的外套，球面滾子，半聯軸器及內外蓋板及密封系統組成，能夠傳遞較大扭矩及承受徑向載荷。WJA聯軸器與減速機輸出軸的聯接采用漸開線花鍵副設計。

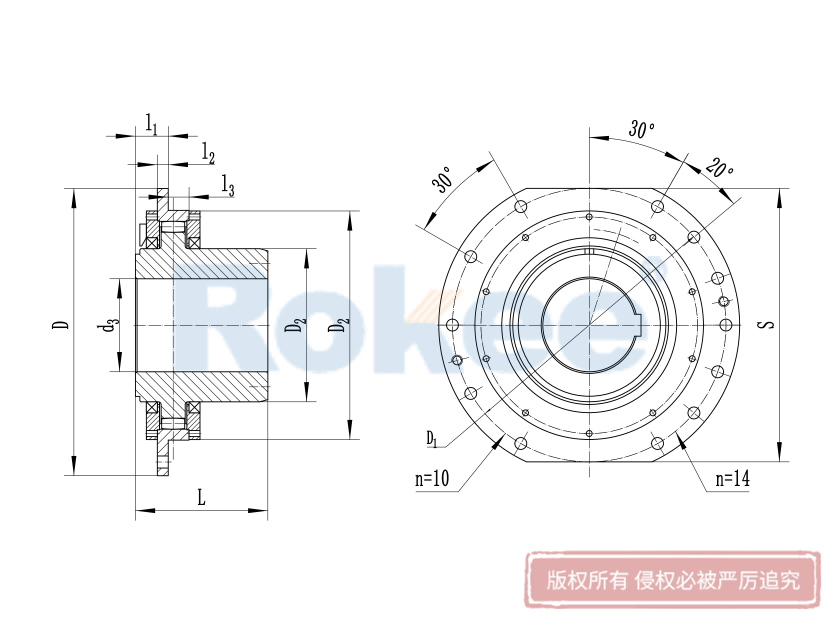

WJA系列卷筒用聯軸器的基本參數

型號	公稱轉矩	許用徑向	d	L	D	D1	D2	D3	nxd1	s	l1	l2	l3	r	c	磨損刻度 M1	轉動慣量	質量
型號	Tn/kN·m	力/kN	H7	L	D	D1	H6	D3	nxd1	h9	l1	l2	l3	r	c	磨損刻度 M1	I/g·m	m/kg
WJA1	5	16.5	40,42,45,48	84	250	220	160	85	10xΦ14	220	42	12	24	2	1.6	4	0.065	12.8
WJA1	5	16.5	50,55	84	250	220	160	85	10xΦ14	220	42	12	24	2	1.6	4	0.065	12.8
WJA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10xΦ14	250	42	12	24	2.5	1.6	4	0.102	16.1
WJA2	7.1	18.5	60	107	280	250	180	90	10xΦ14	250	42	12	24	2.5	2	4	0.102	15.9
WJA3	9	20	48,50,55	84	320	280	200	95	10xΦ18	280	45	15	25	2.5	1.6	4	0.193	21.9
WJA3	9	20	60,65	107	320	280	200	95	10xΦ18	280	45	15	25	2.5	2	4	0.193	21.8
WJA4	14	25	60,65,70,75	107	340	300	220	130	10xΦ18	300	45	15	25	2.5	2	4	0.278	29.8
WJA4	14	25	80,85	132	340	300	220	130	10xΦ18	300	45	15	25	2.5	2	4	0.278	29.5
WJA5	18	35	60,65	107	360	320	240	150	10xΦ18	320	45	15	25	2.5	2	6	0.369	35
WJA5	18	35	80,85,90,95	132	360	320	240	150	10xΦ18	320	45	15	25	2.5	2.5	6	0.369	36.5
WJA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10xΦ18	340	45	15	25	3	2.5	6	0.496	43.3
WJA6	22.4	38.5	100,110	167	380	340	260	160	10xΦ18	340	45	15	25	3	2.5	6	0.496	43.7
WJA7	28	42	80,85,90,95	132	400	360	280	170	10xΦ18	360	47	15	33	3	2.5	6	0.654	53
WJA7	28	42	100,110,120	167	400	360	280	170	10xΦ18	360	47	15	33	3	2.5	6	0.654	52
WJA8	35.5	49	100,110,120	167	420	380	310	200	10xΦ18	380	47	15	33	3	2.5	6	0.95	69
WJA8	35.5	49	130,140	202	420	380	310	200	10xΦ18	380	47	15	33	3	3	6	0.95	67
WJA9	50	70	100,110,120	167	450	400	340	230	10xΦ22	400	52	20	28	3	2.5	6	1.45	89
WJA9	50	70	130,140,150	202	450	400	340	230	10xΦ22	400	52	20	28	3	3	6	1.45	88.5
WJA10	100	120	130,140,150	202	550	500	420	280	10xΦ22	500	60	20	28	3	3	8	3.81	156
WJA10	100	120	160,170,180	242	550	500	420	280	10xΦ22	500	60	20	28	3	3	8	3.81	151
WJA11	160	140	160,170,180	242	580	530	450	300	14xΦ22	530	60	20	28	3	3	8	4.932	184
WJA11	160	140	190,200	282	580	530	450	300	14xΦ22	530	60	20	28	3	4	8	4.932	181
WJA12	224	170	190,200,220	282	650	600	530	360	14xΦ22	580	65	25	33	3	4	8	9.09	267
WJA12	224	170	240,250	330	650	600	530	360	14xΦ22	580	65	25	33	3	4	8	9.09	247
WJA13	255	300	200,220	282	680	630	560	400	26xΦ22	600	65	25	35	4	4	8	12.1	319
WJA13	255	300	240,250,260	330	680	630	560	400	26xΦ22	600	65	25	35	4	4	8	12.1	311
WJA14	500	340	240,250,260	330	710	660	600	440	26xΦ26	640	82	35	43	4	4	8	18.2	4.3
WJA14	500	340	280,300	380	710	660	600	440	26xΦ26	640	82	35	43	4	5	8	18.2	394
WJA15	630	380	240,250,260	330	780	730	670	500	26xΦ26	700	82	35	43	4	4	8	29.4	544
WJA15	630	380	280,300,320	380	780	730	670	500	26xΦ26	700	82	35	43	4	5	8	29.4	560
WJA16	710	450	280,300,320	380	850	800	730	550	26xΦ26	760	82	35	43	4	5	8	44	693
WJA16	710	450	340,360,380	450	850	800	730	550	26xΦ26	760	82	35	43	4	6	8	44	664
