NL聯軸器適用于軸間及的撓性傳動，允許較大的軸向徑向位移和角位移，且具有結構簡單、維修方便、拆裝容易、噪聲低、傳動功效損失小、使用壽命長等優點、倍受用戶歡迎。NL型聯軸器軸孔型式有圓柱形 (Y)、 圓錐形(Z)和短圓柱形(J)。 軸孔和鍵槽按國家標準 GB3852-83 《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。半聯軸器采用精密鑄造，鑄鐵HT2O-40、鑄鋼 ZG35Ⅱ, 軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度合成橡膠脂橡膠；增強鑄型尼龍彈性體等材料。

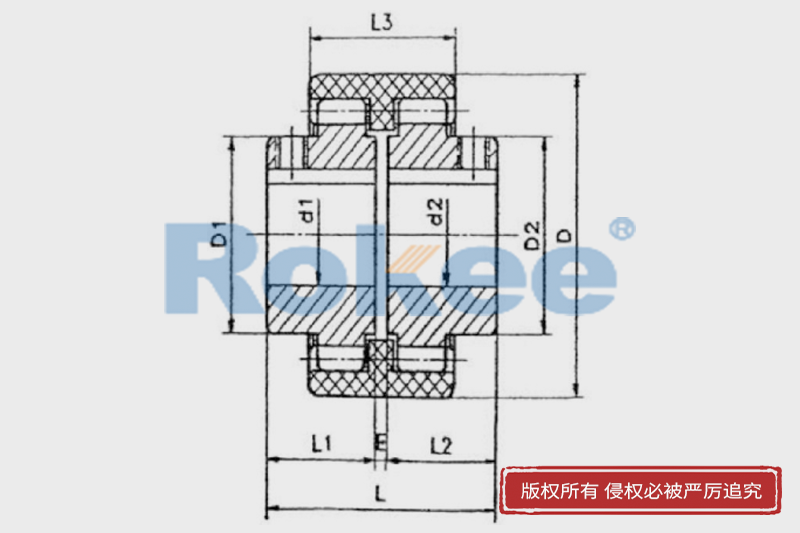

| 型號 | 公稱扭矩 Tn(N.M) | 許用轉速n (r/min) | 主要尺寸(mm) | 尺寸偏差(Max) | 慣性扭矩 (Kg·m2) | 重量 (Kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸孔直徑 d1,d2 | 軸孔長度 L1,L2 | L | D | D1,D2 | E | L3 | 軸向 (mm) | 徑向 (mm) | 角度 α ° | |||||
| NL1 | 40 | 6000 | 6 8 14 | 16 20 25 32 | 37 45 55 69 | 40 | 26 | 4 | 34 | 2 | ±0.3 | 1° | 0.25 | 0.85 |
| NL2 | 100 | 6000 | 10 12 22 16 18 24 | 25 32 42 52 | 57 71 91 111 | 42 | 36 | 4 | 40 | 2 | ±0.4 | 1° | 0.92 | 1.7 |
| NL3 | 160 | 6000 | 20 22 28 | 52 62 | 113 133 | 66 | 44 | 4 | 46 | 2 | ±0.4 | 1° | 3.10 | 2.6 |
| NL4 | 250 | 6000 | 28 30 38 | 62 82 | 129 169 | 83 | 58 | 4 | 48 | 2 | ±0.4 | 1° | 8.69 | 3.6 |
| NL5 | 315 | 5000 | 32 35 40 42 | 82 112 | 169 229 | 93 | 68 | 4 | 50 | 3 | ±0.4 | 2° | 14.28 | 5.5 |
| NL6 | 400 | 5000 | 40 42 | 82 112 | 230 | 100 | 68 | 4 | 52 | 3 | ±0.4 | 2° | 18.34 | 6.8 |
| NL7 | 630 | 3600 | 45 48 | 82 112 | 229 | 115 | 80 | 4 | 60 | 3 | ±0.6 | 2° | 56.5 | 9.8 |
| NL8 | 1250 | 3600 | 48 50 60 63 | 112 142 | 229 289 | 140 | 96 | 4 | 72 | 3 | ±0.6 | 2° | 98.55 | 26.5 |
| NL9 | 2000 | 2000 | 60 63 70 71 80 | 142 172 | 295 351 | 175 | 124 | 6 | 93 | 4 | ±0.7 | 2° | 370.5 | 37.6 |
| NL10 | 3150 | 1800 | 70 71 80 | 142 212 | 292 432 | 220 | 157 | 8 | 110 | 4 | ±0.7 | 2° | 1156.8 | 55 |
