LLA彈性輪胎聯軸器

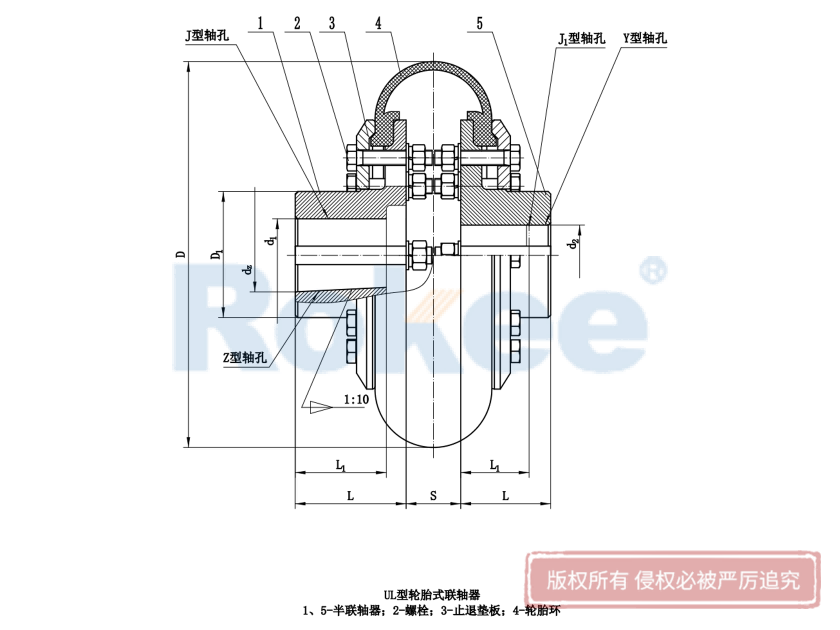

LLA輪胎聯軸器的設計利用兩個半聯分別與彈性輪胎體的兩側通過內部壓板及螺栓壓緊聯接，可以很方便地更換彈性輪胎體。LLA輪胎式聯軸器具有良好的減震緩沖和軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M，LLA聯軸器適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，不需潤滑、耐久可靠。

LLA彈性輪胎式聯軸器基本參數

型號	輪胎體型號	公稱轉矩 Tn N.m	許用轉速 [n] r/min	軸孔直徑	軸孔長度			D	D1	S	轉動慣性 kg.m2	質量 kg
				d1 d2	Y	J J1.Z 型
				d1 d2	L	L	L1
LLA1	LTA1	10	5000	6	16	-	-	63	20	4	0.0004	0.35
				7	16	-	-
				8	20	-	-
				9	20	-	-
				10	25	22	-
				11	25	22	-
LLA2	LTA2	20	5000	12	32	21	-	100	36	8	0.005	1.33
				14	32	21	-
				16	42	30	42
				18
				19
LLA3	LTA3	80	4000	20	52	38	52	135	48	12	0.022	3.4
				22	52	38	52
				24	62	44	62
				25
				28
LLA4	LTA4	160	3150	25	62	44	62	180	64	18	0.071	7.4
				28	62	44	62
				30	82	60	82
				32
				35
				38
LLA5	LTA5	315	2800	30	82	60	82	210	80	18	0.154	13.5
				32
				35
				38
				40	112	84	112			24
				42
				45
				48				210	80
				50				210	80
LLA6	LTA6	630	2500	40	112	84	112	265	100	24	0.46	22.6
				42
				45
				48
				50
				55
				56
LLA7	LTA7			45	112	84	112	310	120	28	0.89	34.8
				48
				50
				55
				56
				60	142	107	142
				63
				65
				70
				71
				75
LLA8	LTA8			60	142	107	142	400	150	38	3.57	74.3
				63
				65
				70
				71
				75
				80	172	132	172
				85
				90
				95
LLA9	LTA9			80	172	132	172	450	190	42	6.74	111.5
				85
				90
				95
				100	212	167	212
				110
				120
				125
LLA10	LTA10			100	212	167	212	560	230	52	17.55	191.3
				110
				120
				125
				130	252	202	252
				140
				150
LLA11	LTA11			130	252	202	252	700	280	70	54.1	373
				140
				150
				160	302	242	302
				170
				180
